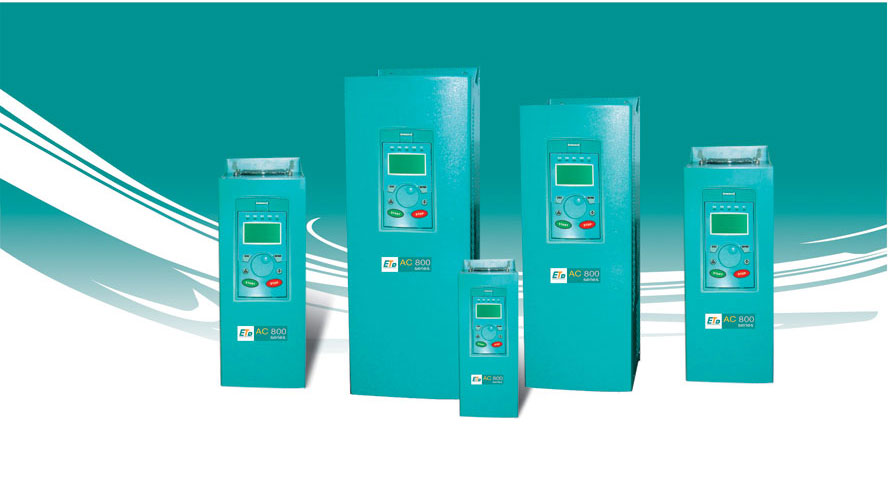

美国 ETD AC800 系列

高性能矢量控制变频器

400/480V(三相):2.2~355KW

ETD AC800 矢量变频器主要技术指标和功能 ■ 控制方式:无PG 磁通矢量控制，带PG 磁通矢量控制，V/F 控制，带PG V/F 控制 ■ 调制方式:空间矢量PWM 调制 ■ 调速范围:1:200(无PG 磁通矢量控制);1:5000(带PG 磁通矢量控制) ■ 起动转矩:0Hz时150％额定转矩（无PG 磁通矢量控制），0Hz 时200％额定转矩（PG 磁通矢量控制） ■ 运行转速稳态精度：≤±0.5％额定同步转速（无PG磁通矢量控制）,≤±0.05％额定同步 转速（带PG 磁通矢量控制） ■ 速度波动:≤±0.5％额定同步转速（无PG 磁通矢量控制） ■ ≤±0.2％额定同步转速（带PG 磁通矢量控制） ■ 自动电压调整(AVR):当电网电压变化时，能自动保持输出电压恒定 ■ 内置辅助PID闭环控制： 可方便地构成闭环控制系统 ■ 强大的控制面板和上位机软件：中/英文操作，使用操作面板可实现

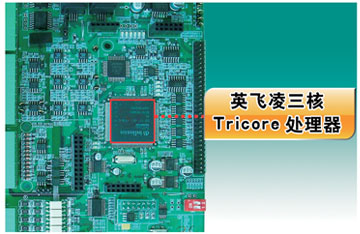

ETD AC800 采用实时控制性能优异的infineon Tricore处理器和独特的磁通矢量控制技术和磁链、速度观测算法，通过对励磁电流和转矩电流的解耦控制，保证电机控制的高性能

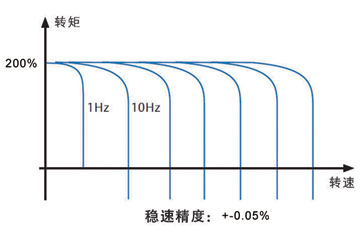

ETD AC800 0Hz时150％额定转矩（无PG 磁通矢量控制），0Hz 时200％额定转矩（PG磁通矢量控制），调速范围 1：200，稳态精度≤±0.5％（无PG 磁通矢量）；调速范围1：5000，稳态精度≤±0.05％额定同步转速（带PG 磁通矢量）；

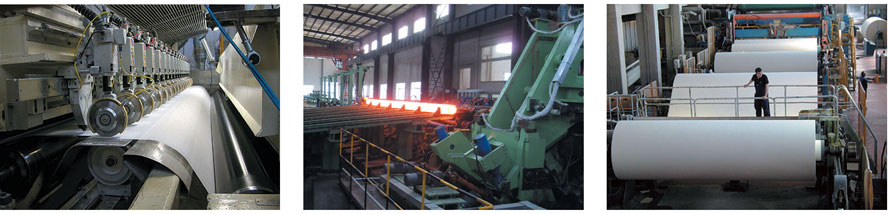

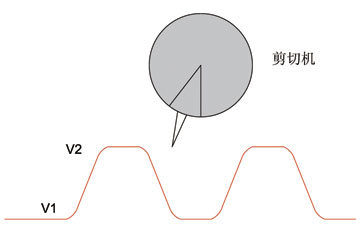

ETD AC800 功能强大的行业应用软件和上位机组态监控软件，可应用于同步剪切、张力牵引、卷曲控制和闭环控制。

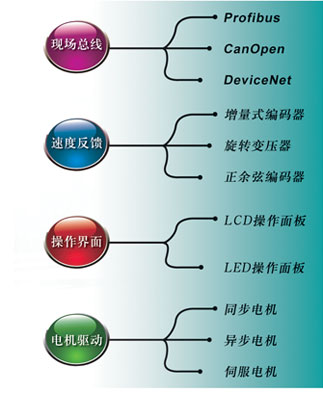

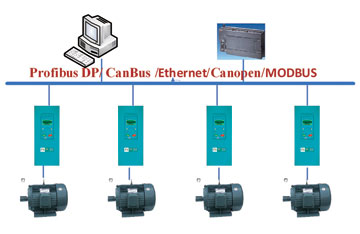

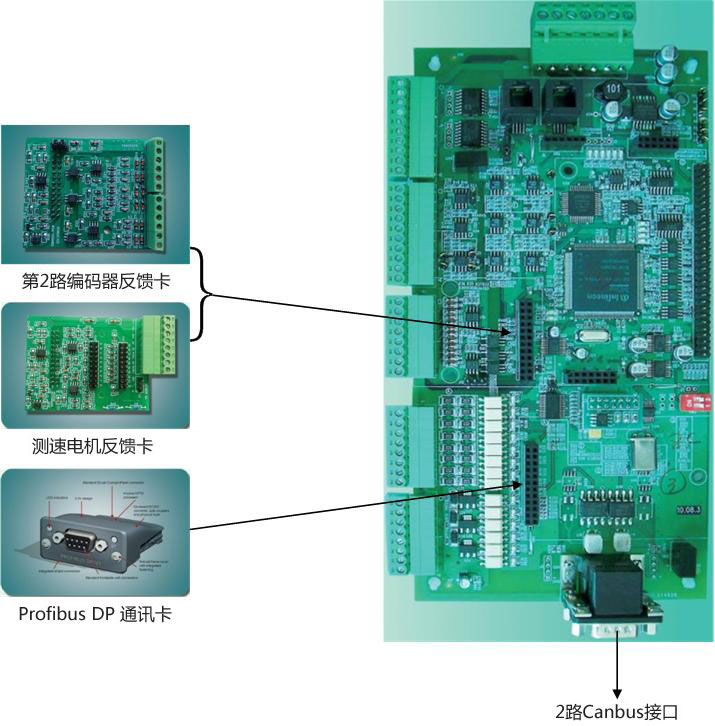

ETD AC800 强大的网络通讯能力：内置两路标准RS485串行通信接口（标准MODBUS协议），支持外接选配Profibus， DeviceNet网络接口卡，两路canbus总线接口（支持CanOpen协议）

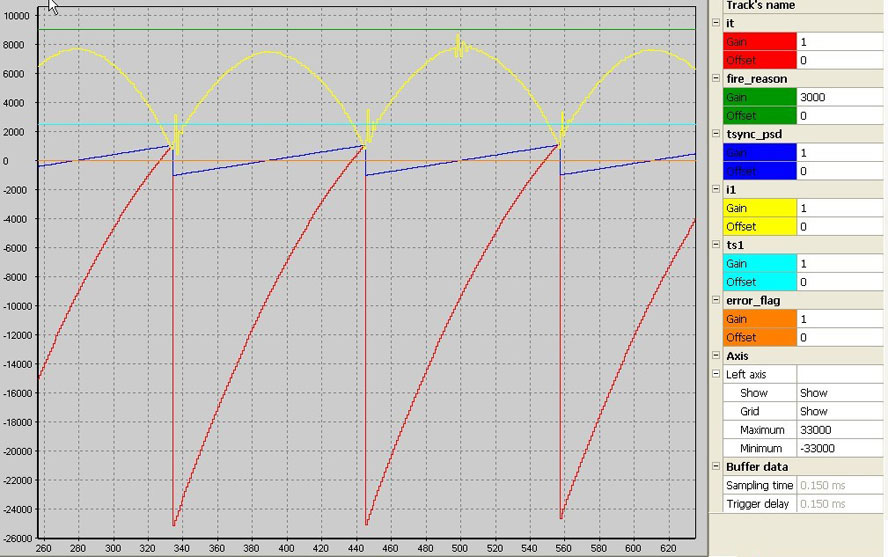

ETD AC800 完全汉化的上位机软件，具有强大的示波器功能，多通道记录状态数据并波形显示；多语言支持的控制面板，支持参数复制和参数下载。

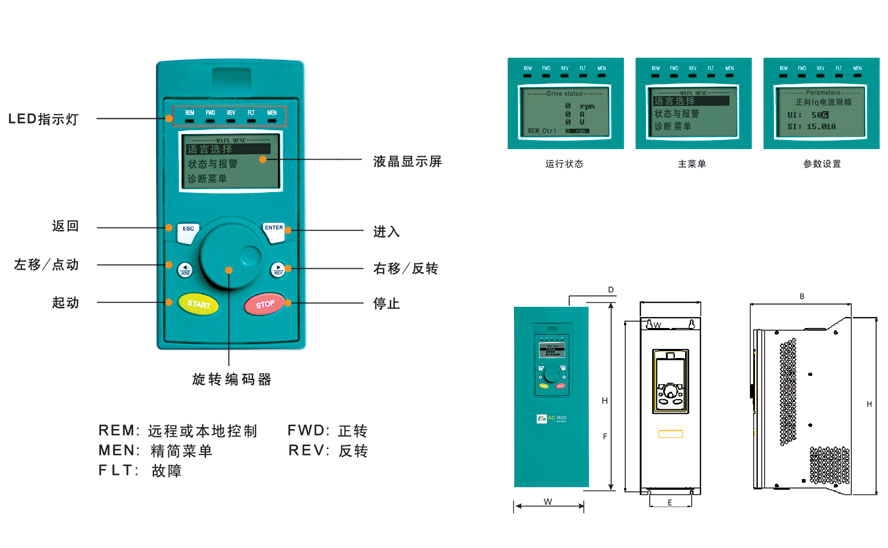

LCD面板功能介绍

■ 128*64点阵液晶显示， 有背光源。
■ 中英文菜单显示， 内有参数功能解释。
■ 有快速设置频率功能。
■ 可选择本地或远控操作。
■ 参数拷贝可将参数存储在操作器存贮器中，用于参数备份或将参数拷贝到其他的同型号机器中。
■ 支持热插拔， 即插即用。

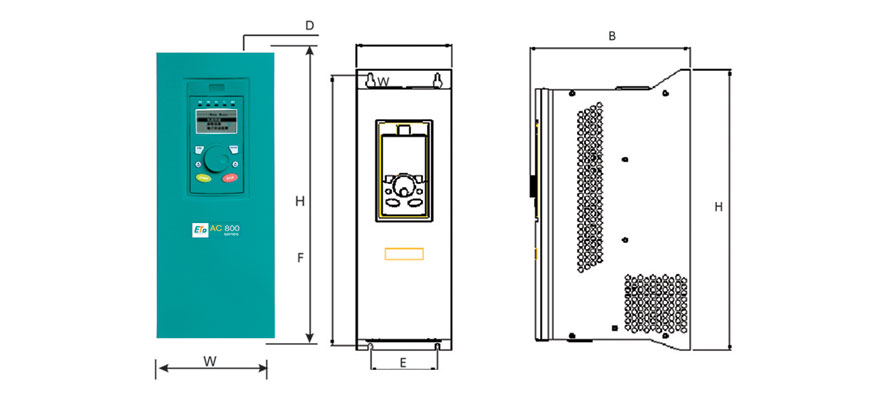

AC800 2.2KW~355KW 尺寸一览表

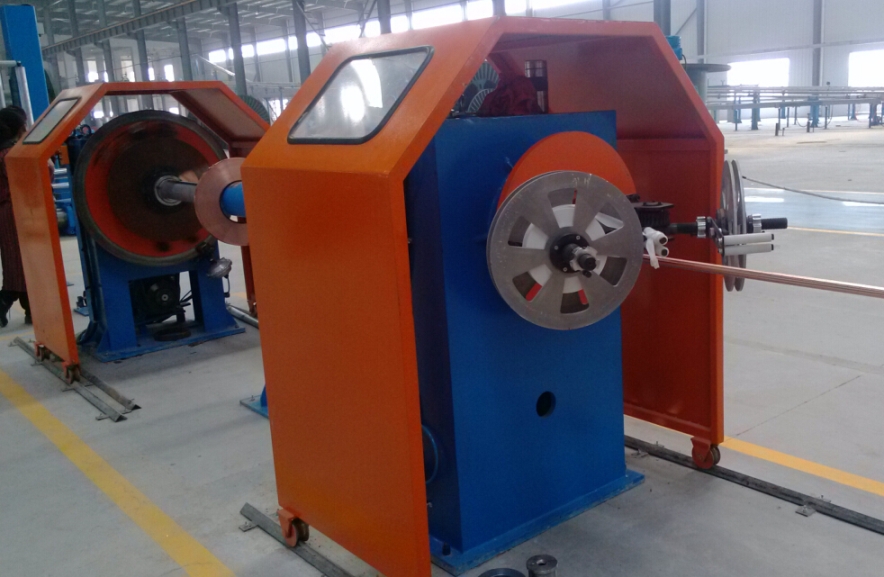

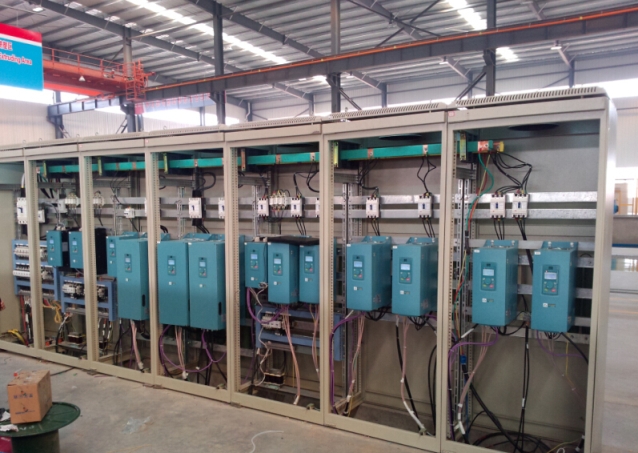

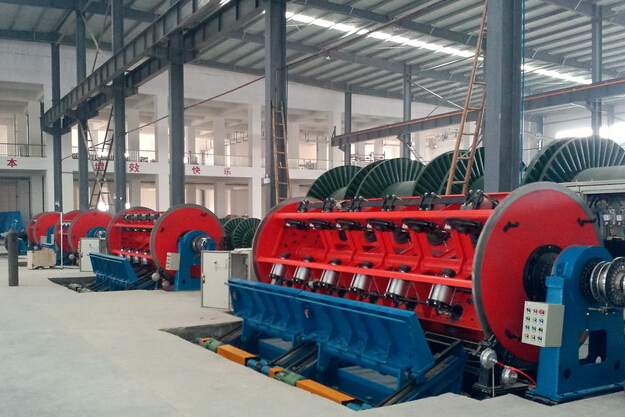

                                 分电机框绞控制柜                                                                           分电机框绞线盘

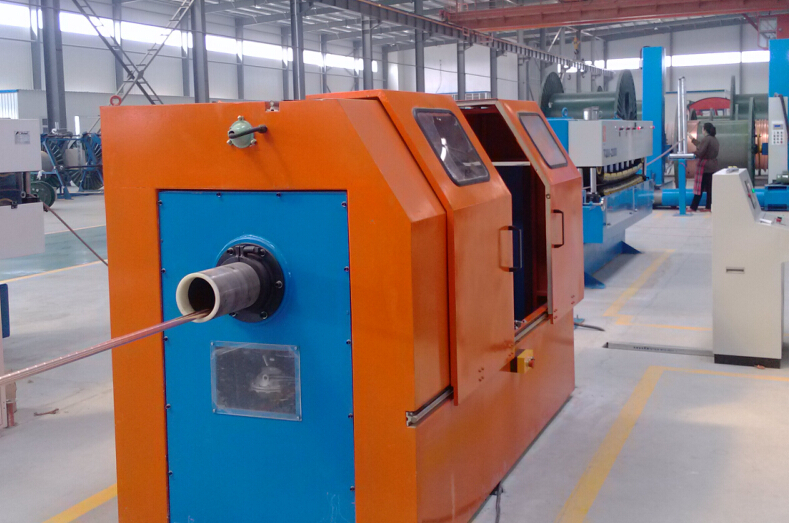

                                       铠装机1                                                                                           铠装机2

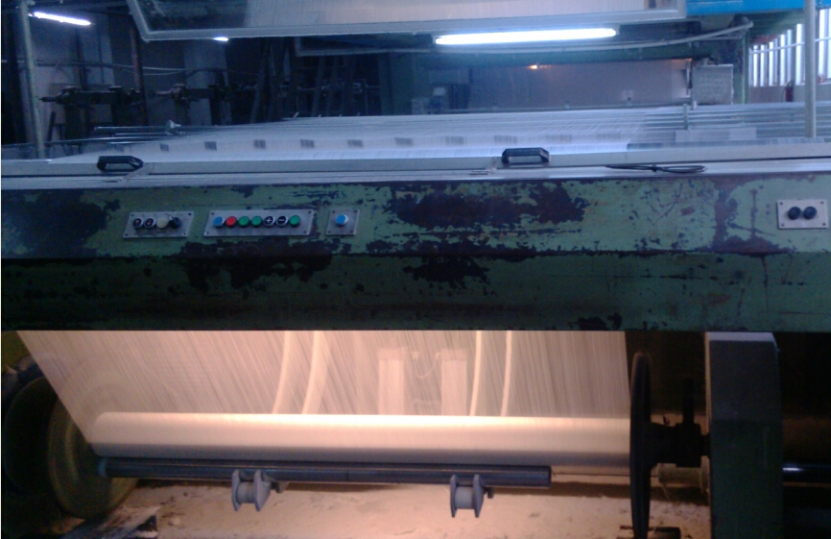

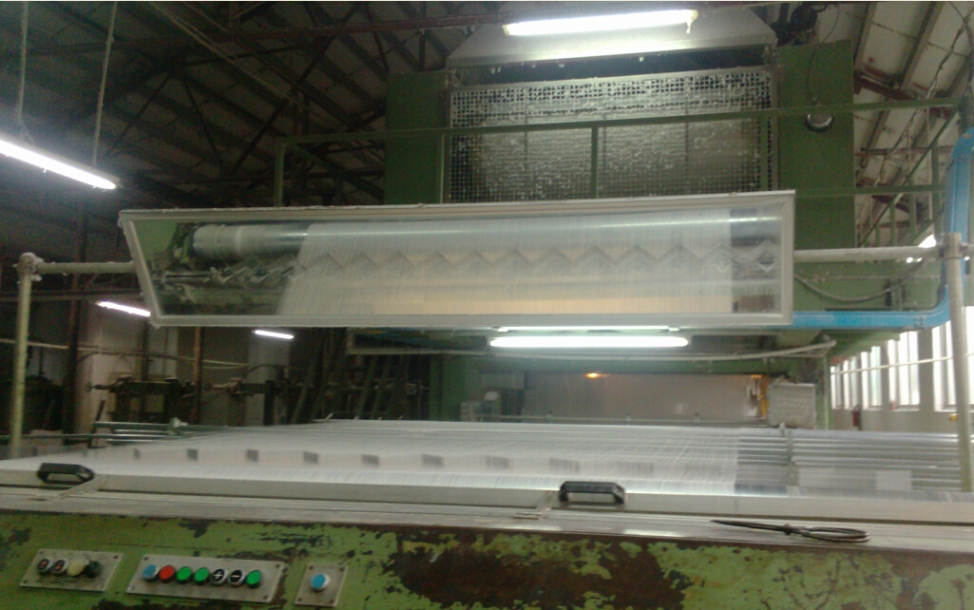

                                         浆纱机                                                                                             浆纱机收卷

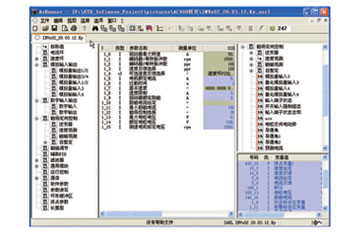

通过RS232连接的调试软件：
◆ 参数设置;
◆ 在线调试;
◆ 实时诊断;
◆ 趋势跟踪;
