变频器在风机水泵节能改造技术中的应用

背景：近年来随着能源的日益紧张，价格持续上涨，使许多企业举步维艰，因此摆在企业面前节能降耗显得十分重要，对陈旧技术的改造已迫在眉睫，一是储量不足，人均占有量低；二是能源利用效率低；三是以煤为主的能源结构导致环境污染严重；四是大量进口石油严重威胁国家的经济安全。

一、存在的问题：

目前大多数企业设备陈旧，效率低下，且是长周期运行，风机、水泵等设备传统的调速方法是通过调节入口或出口的档板、阀门开度来调节给风量和给水量，其输出功率大量的能源消耗在档板、阀门的截流过程中。由于风机、水泵类大多为平方转矩负载，轴功率与转速成立方关系，所以当风机、水泵转速下降时，消耗的功率也大大下降，因此节能潜力非常大。在设计中，用户水泵电机设计的容量比实际需要高出很多，存在“大马拉小车”的现象，效率低下，造成电能的大量浪费。

二、改造方案：

1.     使用变频器控制：

原理：加装传感器，让变频器进行闭环压力运行，由压力传感器输出4-20ma电流信号给变频器，由变频器进行自动调节转速以达到调节压力的目的。选择与风机水泵适配的变频器。

2.注意事项：

变频调速不可能无限制调速。一般认为，变频调速不宜低于额定转速50%，最好处于75%～100%，并应结合实际经计算确定。

3.取得效果：

1平均节能效率达到15%左右，大大降低了企业的耗能，提高了企业的竞争力。

2.     采用变频器控制电机，实现了电机的软启动，延长了设备的使用寿命，避免了对电网的冲击。

3.     电机将在低于额定转速的状态下运行，减少了噪音对环境的影响。

4.     具有过载、过压、过流、欠压、电源缺相等自动保护功能

5.     运转状态灵活多样，可手动控制也可完全实现自动控制，且可与锅炉其他自控装置进行电气连锁，实现锅炉的自动保护及计算机 控制，不会因事故影响生产。

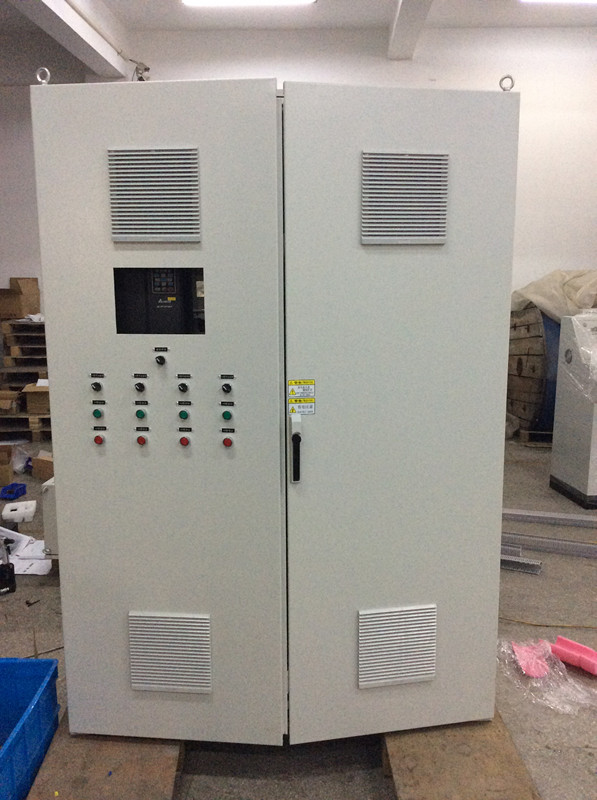

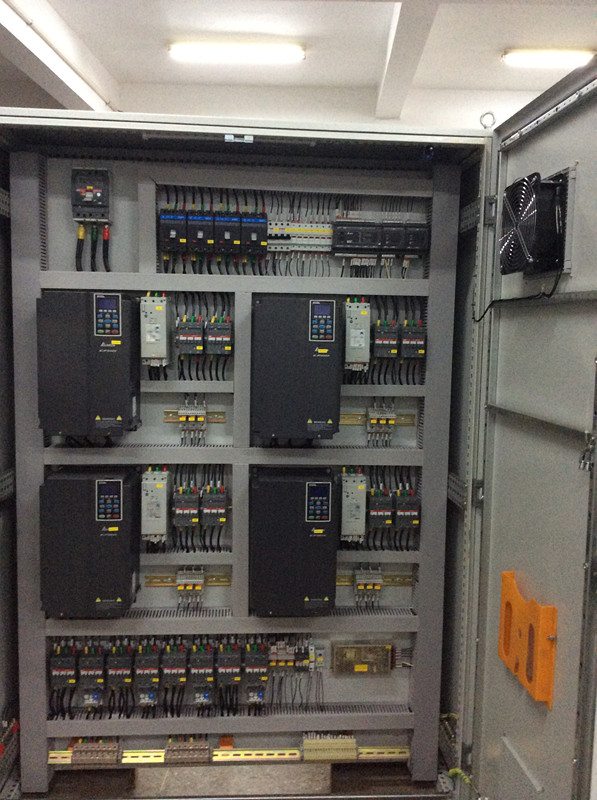

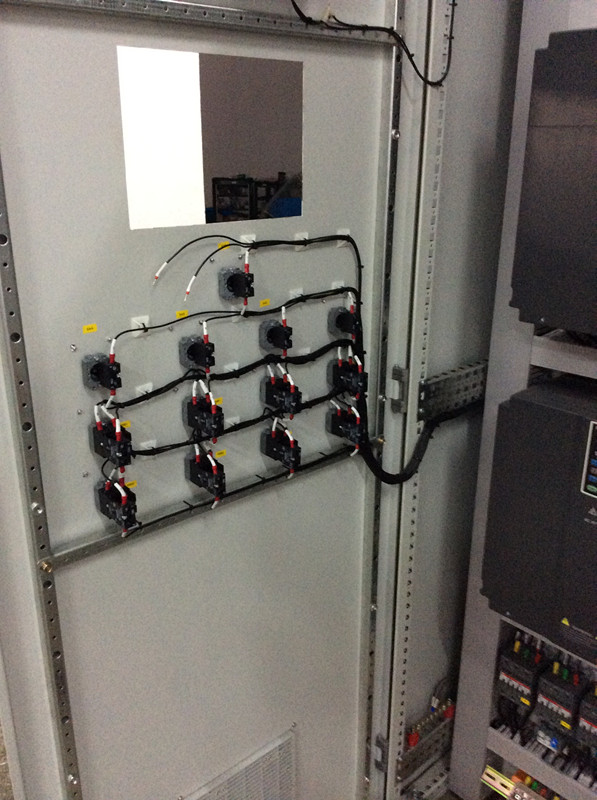

三、经典案例：上海体育馆的节能装置：
