变频器在空压机系统上的应用

背景:随着社会经济的快速发展,各行各业寻求节能的最佳措施.

一、当前存在的问题:

1.当运行气压达到系统压力上限时电 机卸载由加载转为卸载状态,电机 处于空转状态造成电能的极大浪费。

2.电机处于频繁的加载卸载状态,机械设备的检修时间加长,使用寿命 缩短。

3.原系统虽然有外部储气罐,但因为 出口压力不稳定对外供气气压波动 较大,直接影响产品质量。

二、改造方案:

使用变频调速广式:空压机节电系统以输出压力作为控制对象。空压机节能控制系统通过内置的PID自动调节输气量与设定量的差值,使压力恒定,系统压力通过压力变送器将管网压力转变成电信号送到变频器的PID单元与设定值比较,并根据差值的大小按既定控制模式进行运算,使节能控制系统输出相应的速度来控制压缩机的电机,使实际压力与设定压力相等来达到恒压目的,实现供气的连续调节,保证管网压力稳定。

三、新系统具备:

1、出口压力稳定,使气体压力为定值,偏差 在0.01MP以内。

2.针对压力的变化来调节电机转速,实现了 电机转速的自动调节,达到了节能目的。

3.免除了电机频繁的加载、卸载。增加了设 备的寿命,减少了设备的维护。

4.通过测试改造后的变频器输入电流明显比 改造前电机电流降低,节能效果显而易见 。

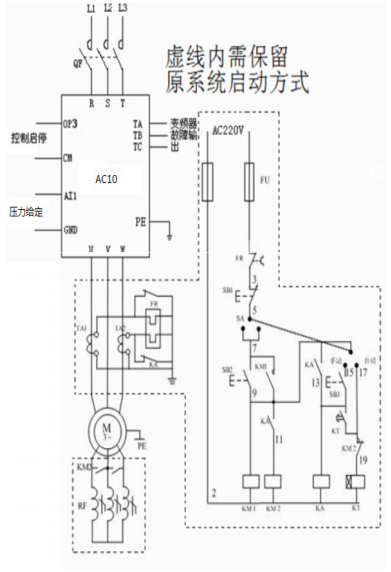

四、原理图:

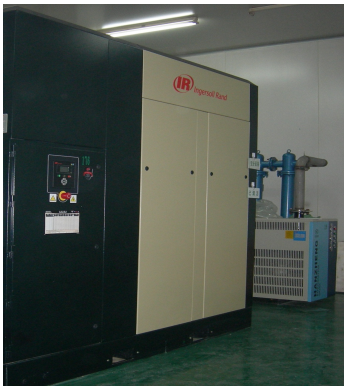

五、案例:派克AC10变频器在空压机上的应用
