使用范围
CHD直流调速柜系列,全数字直流调速柜.是以派克590、美国ETD、西门子、ABB厂家的全数字直流调速器及其它必要的电器组成的且经测试的标准产品，用于向直流调速传动系统进行馈电，构成高性能调速系统。CHD直流调速柜有一台微处理器承担控制和调节的全部功能及监控和辅助功能。调速柜具备一台直流调速电机运行时所需要的所有元件。
CHD直流调速柜系列可直接接到额定电压为3AC 50Hz，400V，575V，690V，830V的交流电网上(在3AC 50Hz 90V～830V间的其它输入电压，或电源频率为60Hz时，请向上海呈达自动化系统工程有限公司咨询)。有如下运行方式可供选择：
−采用全控6脉冲桥B6C(额定直流电流30A～8000A)整流装置用于单象限运行
−采用2个全控6脉冲桥(B6)A(B6)C的反并联电路(额定直流电流15A～8000A)整流装置用于四象限运行
结构

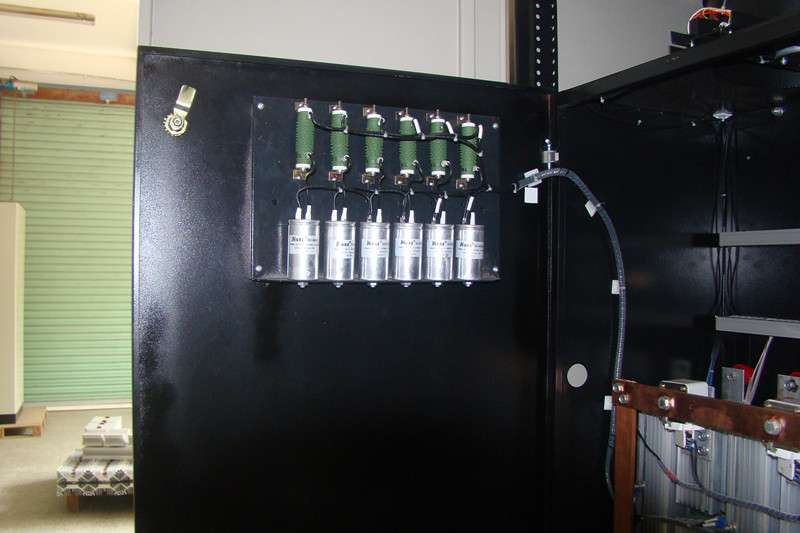

CHD直流调速柜系列全数字直流调速柜具有下列元件：

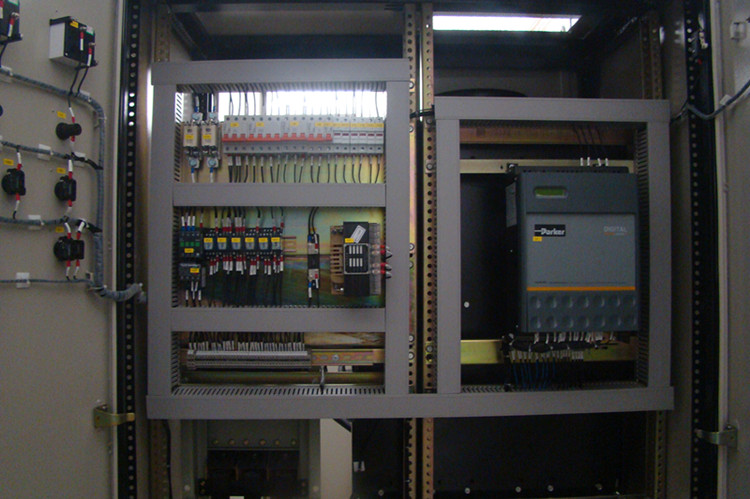

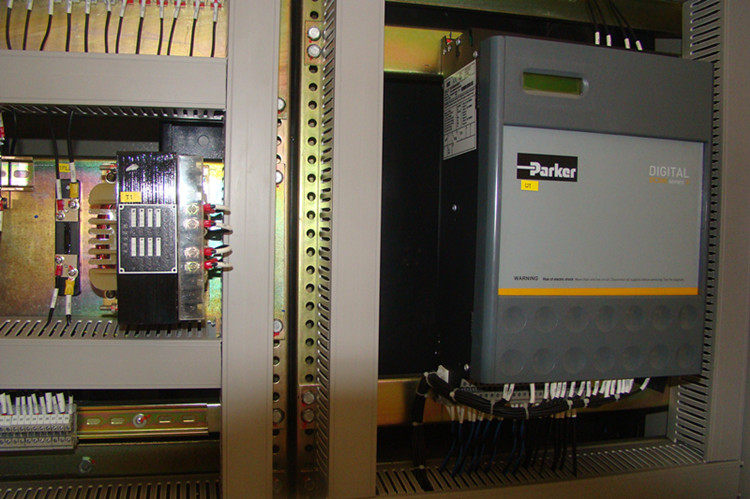

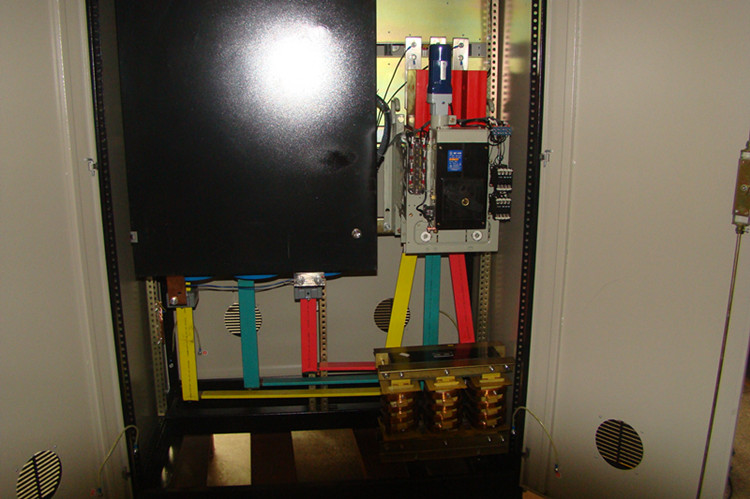

−用于电枢和励磁电路的全数字直流调速装置（派克、西门子、ABB、欧陆、ETD）
−主开关(Q1)(额定电流到1200A时)
−主接触器(K10)(选件)
−主回路断路器(Q2)(额定电流大于1200A时)
−断路器和电机保护开关
−熔断器

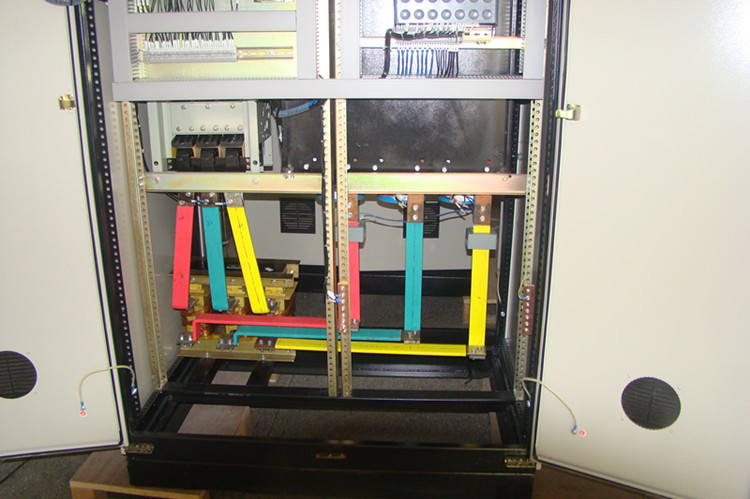

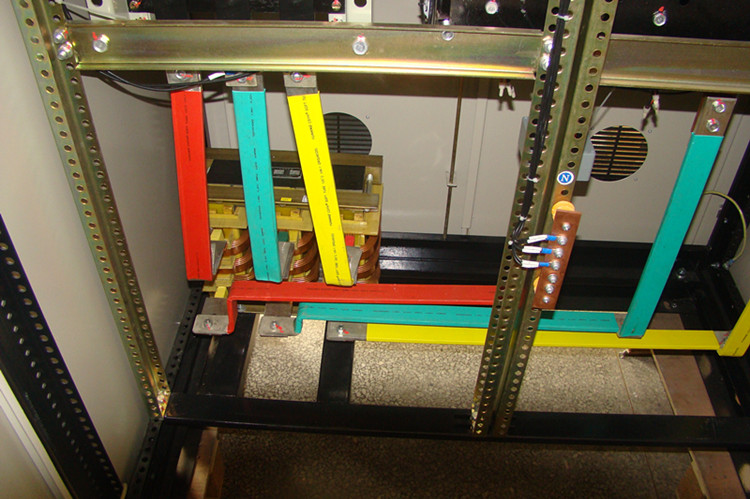

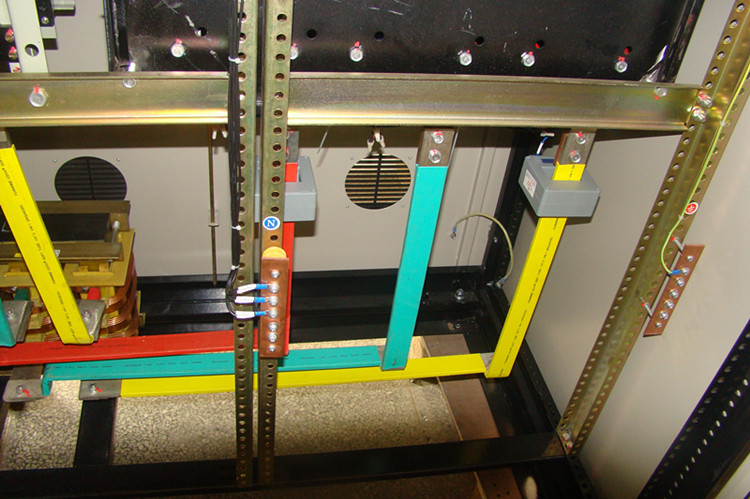

−进线电抗器
−匹配变压器

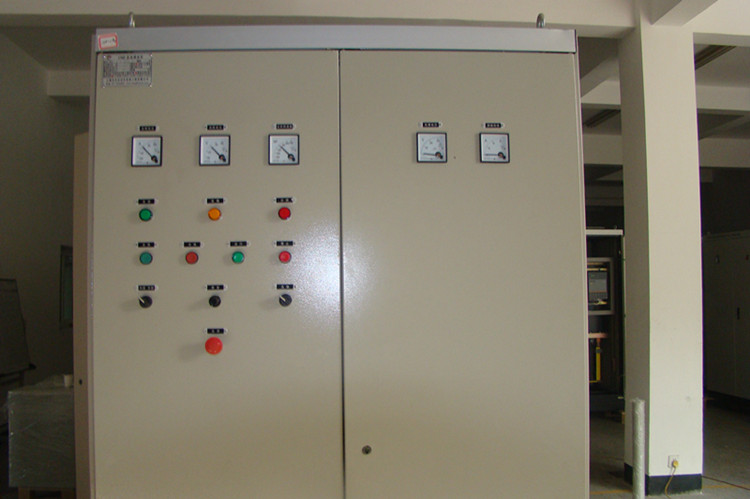

−显示和操作元件
−接线端子

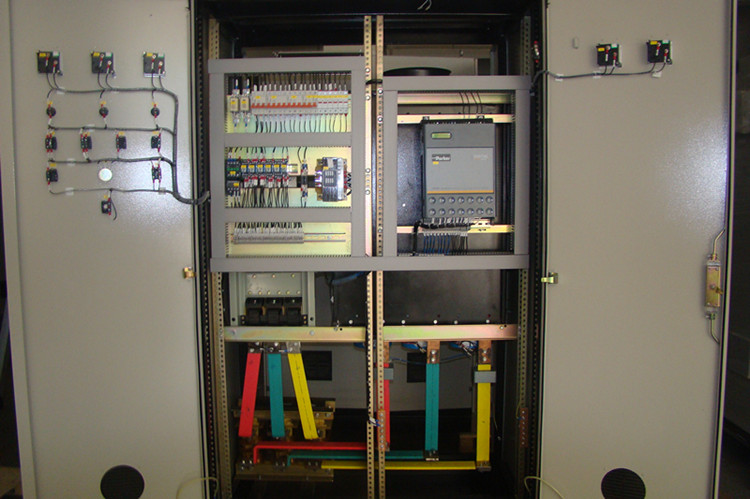

这些元件在柜内的安装及布线已充分考虑了电磁兼容性的要求。所有元件都位于柜体的正面，即
CHD直流调速柜可并排直接靠墙放置。
工作方式和功能
见电路简图.
电网供电
CHD直流调速柜可直接连到交流电网( 额定数据见“ 技术数据”)。要求电网进线有抗短路和过载保护。
主开关
对于额定电流为15A～800A的调速柜，馈电交流电网通过主开关Q 1 接通。额定电流大于
600A的调速柜装有一个断路器Q2。
主接触器/断路器
对于额定电流为15A～800A的调速柜，可选用主接触器(选件)。主接触器通过一个安装在整流装置中的继电器来接通或断开，整流装置的微处理器按正确的顺序自动控制继电器。额定电流大于800A的调速柜装有一个电气控制的断路器Q2，断路器Q2同样通过一个安装在整流装置中的继电器来接通或断开。
进线电抗器
电枢和励磁回路的进线电抗器用于限制晶闸管换相压降对电网的影响。发热设计按120%额定电流计算。当一台调速柜由单独一台具有UK≥4%的整流变压器供电时，可不使用电枢回路进线电抗器。如果多台调速柜由一台公共变压器供电时，则电枢回路进线电抗器是必不可少。
匹配变压器
4 0 0 / 2 2 0 V 匹配变压器用于数字驱动器电子板及控制回路馈电控制。当调速柜的输入电压高于3AC 400V时，用户需提供一路3AC 400V电源，如用户不能提供该电源，则需在柜中再装入第二台匹配变压器，请向呈达自动化公司咨询。
控制回路断路器
断路器用于电子板电源和风机等短路和过载保护。
熔断器
熔断器用于保护电枢回路晶闸管、励磁回路整流器。
直流调速器、直流调速柜、直流扩容柜、直流调速柜直流扩容
直流调速->CHD直流调速柜->选型
型号：CHD直流调速柜
|

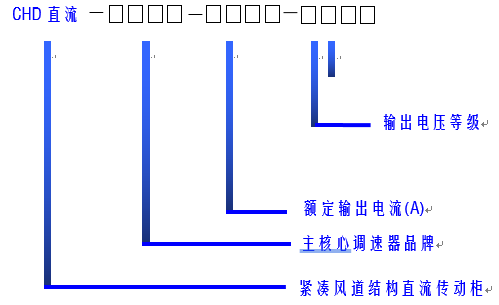

订货代码为：CHD直流调速柜/XXXXXX/XXXX/XXX/XXX/XXXX/XXX，每段代码的含义如表1 |
表1 订货编号
|
段号 |
位数 |
说明 |
||||||
|
1 |
|
普通产品(DC Drive) |
CHD直流调速柜 |
|||||
|
2 |
XXXXXX |
六位数确定主核心调速器品牌 |
590=派克590系列四象限 591=派克591系列两象限 790=ETD 790系列四象限 791=ETD791系列两象限 6RA70=西门子70系列四象限 6RA71=西门子70系列两象限 |
PLXD=欧陆ER系列四象限 PLX=欧陆ER系列两象限 DCS500=ABB DCS 500系列四象限 DCS501=ABB DCS 500系列两象限 DCS800=ABB DCS 800系列四象限 DCS801=ABB DCS 800系列两象限 |
||||
|
3 |
XXXX |
四位数确定直流侧额定最大输出电流 |
0035=35A（结构1） 0040=40A（结构1） 0070=70A（结构1） 0110=110A（结构1） 0165=165A（结构1） 0180=180A（结构1） |
0270=270A（结构1） 0380=380A（结构1） 0500=500A（结构1） 0725=725A（结构1） 0830=830A（结构1） 1000=1000A（结构2） |
1200=1200A（结构2） 1600=1600A（结构2） 2000=2000A（结构2） 2500=2500A（结构2） 3000=3000A（结构2） 3500=3500A（结构2） |
|||
|
4 |
XXX |
三位数确定三相交流侧电源电压额定值 |
220：110～220V（±10%）50/60HZ 500：220～500V（±10%）50/60HZ 690：500～690V（±10%）50/60HZ（只对结构2） 750：690～750V（±10%）50/60HZ（只对结构2） |
|||||
|
5 |
XXX |
三个字符确定所需反馈类型* |
ARM=电枢电压反馈 AN=测速发电机反馈 ENW=编码反馈(导线传输信号) |
ENP=编码反馈（塑料光纤传输信号） ENG=编码反馈（玻璃光纤传输信号） |
||||
|
6 |
XXXX |
四位字符确定通讯类型 |
0=无通讯模块 R485= RS485/422通讯协议 PROF=Profibus通讯协议 |
LINK=LINK通讯协议 DeNt=DeviceNet通讯协议 CAN=CAN bus通讯协议 |
||||
|
7 |
XXX |
三位字符确定辅助电源电压 |
0=通用辅助电源115 V～230V(±10%)50/60HZ 115=110V～120V(±10%)50/60HZ 220=220V～240V(±10%)50/60HZ |
|||||
注：此产品代码说明是以欧洲产品代码为依据，用于选择调速器出厂时的各种配置。以上外形结构1:尺寸是2000X800X600;结构2:尺寸是2000*1200*800;
选型是必须要点：
1. 是否可逆；
2. 直流侧要求的额定输出电流，根据用户直流电机选择；
3. 用户使用的反馈类型。根据此项为调速器选择是否带测速板或编码板，其中编码板作为附件选择；
4. 三相交流侧额定输入电源电压；
其他选项请根据用户需要选择。
